Koncepční řešení závlahy sportovních ploch

Základem kvalitního zavlažovacího systému na sportovních plochách je vhodně zvolená koncepce systému.

U všech systémů jsou základními součástmi zdroj vody (čerpací stanice či vodovodní přípojka) s jednoduchou filtraci, podzemní trubní rozvody s osazenými výsuvnými postřikovači a prvky automatického spínání (elektroventily, ovládací jednotka, čidla...)

Vše je přehledně naznačeno v obrázku příkladu řešení závlahy na fotbalovém hřišti.

 Koncepční řešení zavlažovacího systému pro fotbalové hřiště

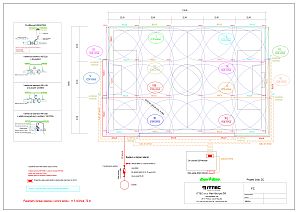

RAIN BIRD 16+8 - 12 sekcí - PŘÍRODNÍ TRÁVNÍK
V současnosti nejpoužívanější koncept řešení.

8 postřikovačů RB 8005 v hrací ploše

16 postřikovačů RB 8005 po obvodu hrací plochy. Postřikovače s nastavitelnou výsečí.

Tento koncept poskytuje vynikající rovnoměrnost postřiku a tady i výrazně lepší provozní parametry oproti klasickému systému 10+3 (viz dole).

Postřikovače jsou spouštěny po dvojicích

Nároky na zdroj vody jsou uvedeny v schematu. Průtok 11,5m3/h při tlaku 7 barů.

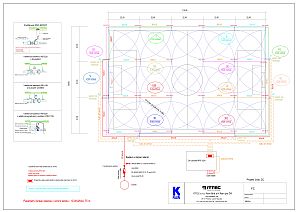

K-RAIN 16+8 - 12 sekcí - PŘÍRODNÍ TRÁVNÍK
Varianta v současnosti nejpoužívanějšího řešení s postřikovači K-RAIN

8 postřikovačů KRAIN PROSPORT HS v hrací ploše

16 postřikovačů KRAIN PROSPORT HS po obvodu hrací plochy. Postřikovače s nastavitelnou výsečí.

Tento koncept poskytuje vynikající rovnoměrnost postřiku a tady i výrazně lepší provozní parametry oproti klasickému systému 10+3 (viz dole). Díky postřikovačům HS High Speed je aplikace rychlejší. Postřikovače jsou spouštěny po dvojicích

Nároky na zdroj vody jsou uvedeny v schematu. Průtok 10m3/h při tlaku 7,5 barů.

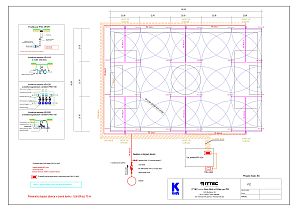

K-RAIN 16+8 - 24 sekcí - PŘÍRODNÍ TRÁVNÍK
Varianta v současnosti nejpoužívanějšího řešení s postřikovači K-RAIN pro SLABÉ ZDROJE VODY !

8 postřikovačů KRAIN PROSPORT HS v hrací ploše

16 postřikovačů KRAIN PROSPORT HS po obvodu hrací plochy. Postřikovače s nastavitelnou výsečí.

Tento koncept poskytuje vynikající rovnoměrnost postřiku a tady i výrazně lepší provozní parametry oproti klasickému systému 10+3 (viz dole). Díky postřikovačům HS High Speed je aplikace rychlejší. Postřikovače jsou spouštěny SAMOSTATNĚ !

Nároky na zdroj vody jsou uvedeny v schematu. Průtok 5,0m3/h při tlaku 7,5 barů

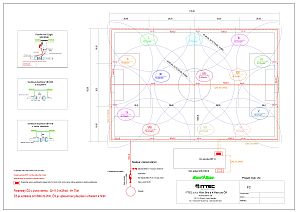

RAIN BIRD 10+3 - 13 sekcí - PŘÍRODNÍ A UMĚLÝ TRÁVNÍK
Varianta klasického řešení s postřikovači RAIN BIRD EAGLE 900 a EAGLE 950E

3 postřikovače RAIN BIRD E900E s vestavěným elektroventilem v hrací ploše /postřikovače jsou opatřeny kryty z umělého trávníku/.

10 postřikovačů RAIN BIRD E950E s vestavěným elektroventilem po obvodu hrací plochy. Postřikovače s nastavitelnou výsečí.

Tento klasický koncept zavlažování poskytuje standardní rovnoměrnost postřiku, oproti výše uvedeným variantám je účinnost závlahy nižší. Doba postřiku je delší. Postřikovače jsou spouštěny SAMOSTATNĚ !

Nároky na zdroj vody jsou uvedeny v schematu. Průtok 11,0m3/h při tlaku 7,5 barů


Systémy navržené na míru.... baseball, softball, rugby, tenisové kurty, vnitřní jízdárny a venkovní kolbiště pro koně.

ITTEC má za více než 15 let činnosti na trhu zkušenosti se všemi typy aplikací závlah na sportovních plochách. Kontaktujte nás a rádi Vám zpracujeme technické řešení pro Vaše konkrétní sportoviště.
